年々、夏の気温上昇が気になります。
私が住んでいる地方でも昨年の最高気温は35℃
今年は、これ以上になるかも？
毎年、この季節になると、水槽の調子が悪くなります。
水草が痛んだり、魚が体調を崩したり、苔が生えてきたり、、、
今年こそはと思い、冷却システムを検討しました。
はじめに
最終的に採用した冷却システムは、コストメリットが一番良い、PCファン冷却システムです。
その他の方法も検討しましたので、記事にしてみました。
市販の冷却システム
冷却器を外部フィルターに接続して、循環冷却する方法
ペルチェ式
ペルチェ素子を利用した、清音タイプの冷却器です。
60cm水槽までの小型水槽に適しています。
テトラ製の場合バリエーションが3種類あります。
「CR-1」：41cm水槽（20L）以下、消費電力70w
「CR-2」：51cm水槽（40L）以下、消費電力140w
「CR-3」：60cm水槽（60L）以下、消費電力245w
価格は、大きいもので3万円程度
コンプレッサー式
コンプレッサーを利用した、高効率な冷却器です。
ペルチェ式と比較して、効率がいいので大きい水槽に適しています。
テトラの場合次の商品が有ります。
「CPX-75」：60～90cm水槽（50～200L）、消費電力170w
価格は、4万円程度
ファン式
ファンを水面に当てて冷却する方式です。
小型水槽の場合は、専用の壁掛けタイプがお勧めです。
市販のファンも販売されていますが、お勧めは、PC用のファンを流用する方法です。
メリットは、価格が安い、消費電力が低い、水ホースを繋ぐ必要が無い事です。
デメリットは、水の減少が激しい。
小型水槽の場合、全水量に対して減少の割合が、多くなるため気になると思います。
自作冷却器の検討
ペルチェ式冷却器
ペルチェ素子＋放熱ファン＋ヒートシンク＋水冷ブロック」がセットになったものが販売されています。
これを使ってシステムを考えます。
目的は、1時間で30℃-27℃=3℃冷却
※外気からの吸熱は考慮しない単純計算です。
●水槽の容量から計算した場合
冷却温度 ΔT：30-27=3℃
90cm水槽の水量 V：160L
水の比熱 Cp：4.186kj/kg・℃
冷却時間 t：3600秒（1時間）
冷却容量 Q：0.56kw
●接続する外部フィルターの流量から計算した場合
使用する外部フィルターはエーハイム2211 ８L/minです。
160Lの水を循環するのに160/8=20分
1時間（60分）で3℃冷却するのが目的なので、1時間に循環する回数は、60/20=3回
1循環当たり3/3=1℃冷却すればよいことになります。
上記の計算式に当てはめて計算すると
8×4.186×1/60=0.56kwとなります。
ペルチェ素子の電気容量と本計算の熱量はイコールにはなりませんが、あくまでも参考値として0.56kwを頭に入れておきます。
Amazonで探したところ一番容量があるペルチェユニットは、6枚使いの420w(0.42kw)でした。
必要な機器の選定
価格は2025年7月8日Amazon価格です。
- ペルチェユニット 420kw DV12V ￥8,008
- ペルチェユニット放熱用冷水ブロック40x160x12mmを2個 ￥3,088
- 冷水ブロックへ循環用ポンプ+水槽 300L/h DC12V ￥2,911
- 冷水ブロック冷却用水冷ラジエーター、ファン付 ￥2,070
- 電源ユニット AC100V→DC12V 600w ￥9,700
- 温度調節器 ￥854
- 外部フィルター エーハイム2211 ８L/min ￥11,800
- 水ホース φ8ｘ12mmｘ2m ￥1,510
合計￥39,941
今回、外部フィルターは保有の物を使用するので、-￥11,800で￥28,141となります。
※ケース代は含みません。
検討した結果、PCファン方式になりました。
市販の冷却器や自作冷却器等、価格や能力・電力の比較を行いました。
価格は、3〜4万円ほど
電力は、自作で見込んだ数値が420w/h
PCファンで冷却できるのであれば、安価・省電でいける。
試しに、PCファンのみ購入しました。
心配なので120cmファンがx２個の物を選びぶ。
速度は３段階切り替えてスイッチ付き,USB電源
値段は、Amazonで￥2,090

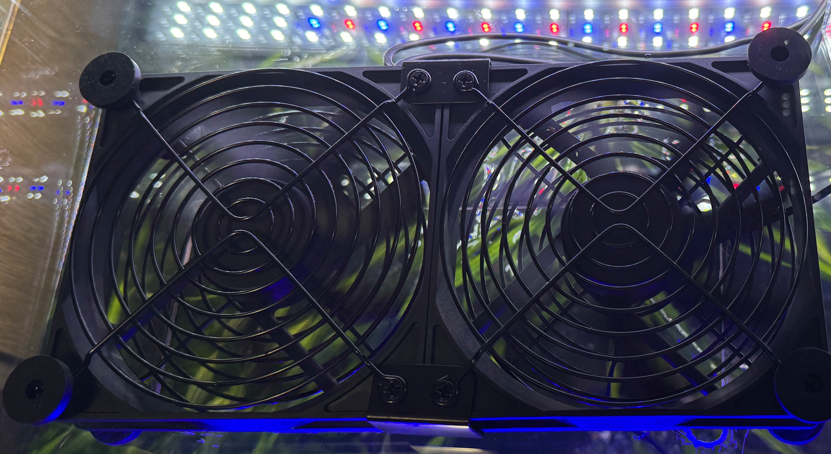

PCファンを試しました
普段は、26.7℃一定の水温が、30℃まで上昇していた為、ファンの速度を最大にして一晩試しました。
結果、27℃まで冷却できました！
が、
何だかんだ魚の調子がおかしい？
いつも元気なロージーテトラが６匹居たのに、１匹も居ません
可愛い子たちだったのに
他の魚は、ヒーターの前に集まっている。
明らかに状況がおかしい？
想像するに、一番弱いロージーテトラが、急激な水温低下で弱り体力があるオスカー達に食されたのでは？
ファンの効果は、抜群であった、、、
ファンに温度コントローラー取付
このままだと、魚が全滅してしまう。
急遽温度コントローラーを追加しました。
追加した部品
1.温度コントローラー
安価でシンプルで使いやすい。
温度センサーの配線が短いので、場合によっては配線の延長が必要です。
2.5VのACアダプター
今回は、電圧が任意に替えれるものを使用しました。

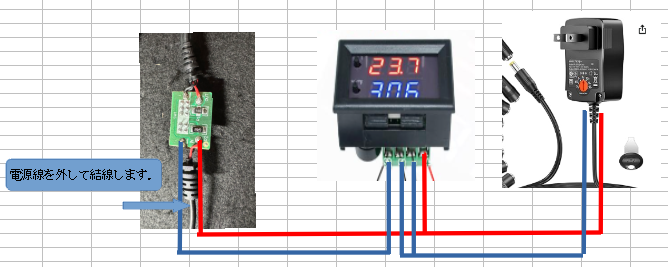

●配線

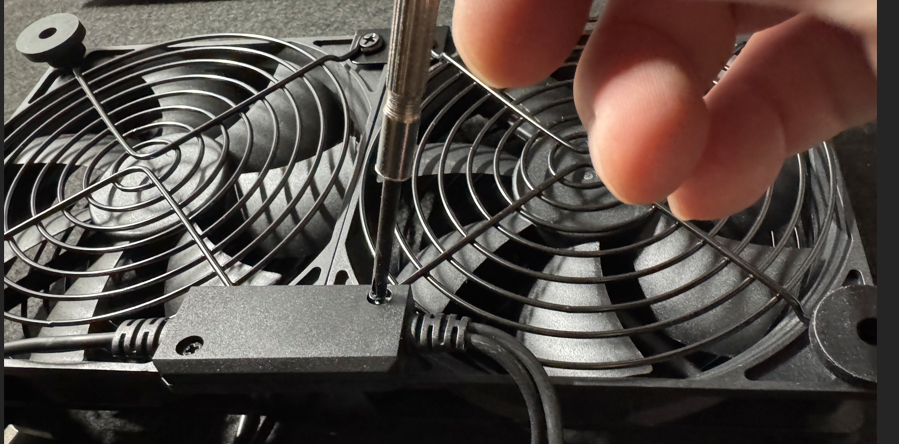

1.ファンの速度調整器のカバーを外して、電源線を外します。
2.ACアダプターと温度調節器を結線します。
3.温度調節器に付属の温度センサーを水槽の水に浸します。
※私は、これで運用していますが、ファン速度調整器の改造等伴いますので、やられる方は自己責任でお願いします。
温度コントローラーの使い方は、付属の取説をご参照ください。
今回は、冷却目的なので冷却制御（設定以上でファンの電源ON）の設定にしました。

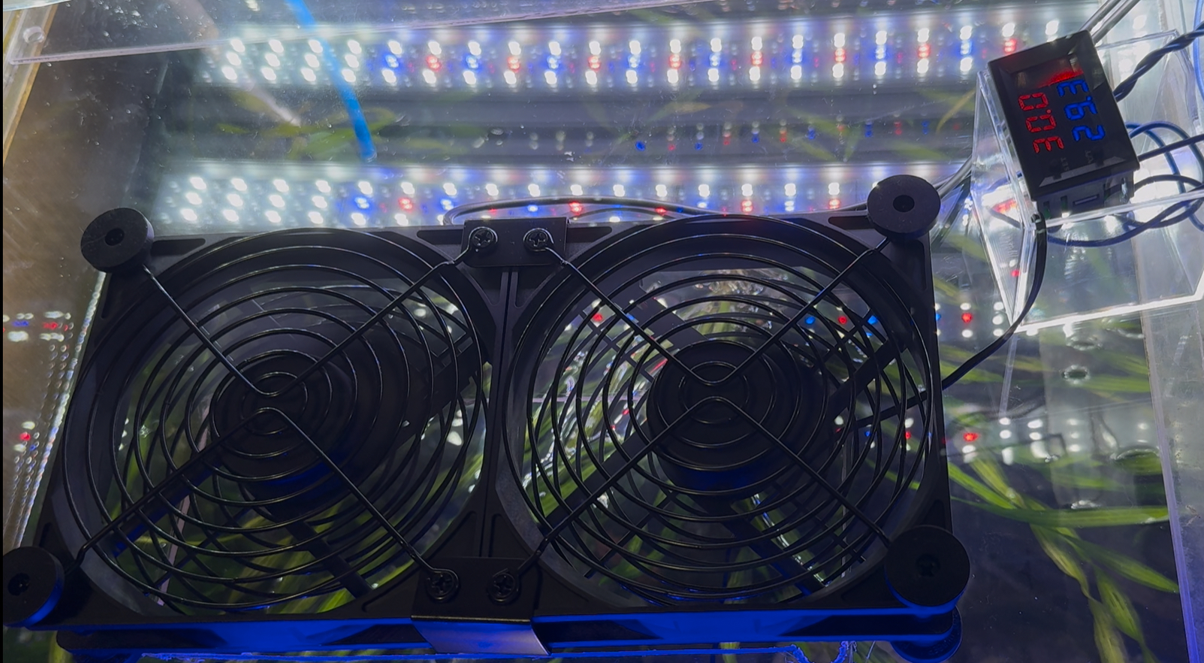

ファン冷却器の運用
急激な冷却は魚に良くないので、毎日0.5℃づつ下げていきました。
今は、外気温が34℃超えていますが、スピード調節ミドル位置で28℃キープできています。
水槽の水量は、減りますが90cm水槽は160Lの水量があるので、1週間で1cmほどの減少です。
さほど気になりません。
まとめ
いろいろと考えて検討しましたが結果、一番安価なファン式となりました。
前述したように、小型の水槽では水の減少が気になりますが、大きい水槽ではさほど気になりません。
おすすめです。
私の場合、ファンのスピード調節器を分解してはんだ付けしましたが、
カーショップなどで、配線部品が販売されていますので、これを使用したほうが簡単に出来ると思います。
